Zemin Etüdü Nedir, Ne Zaman Gerekir, Nasıl Yapılır?

Bir yapının güvenliği, üzerine oturduğu zeminle başlar. Aynı proje kumlu bir zeminde başka, killi ya da kayalık bir zeminde başka bir temel çözümü gerektirebilir. Zemin etüdü, bu farkı tasarım başlamadan önce ortaya koyan çalışmadır. Bu yazıda zemin etüdünün ne olduğunu, hangi durumlarda istendiğini, sahada ve laboratuvarda nasıl yapıldığını ve raporda nelerin yer aldığını anlatıyoruz.

Kısaca: Zemin etüdü; yapının inşa edileceği alandaki zeminin türünü, katmanlarını, dayanımını ve yeraltı suyu durumunu sondaj, arazi deneyleri, gerektiğinde jeofizik ölçümler ve laboratuvar deneyleriyle belirleyen çalışmadır. Sonuçlar, temel tasarımına esas alınan zemin ve temel etüdü raporunda toplanır. Yapı ruhsatı başvurusunda bu rapor istenir.

Zemin etüdü nedir?

Zemin etüdü, resmî adıyla zemin ve temel etüdü, yapının oturacağı zeminin mühendislik özelliklerini ölçen ve yorumlayan bir araştırmadır. Amaç; zeminin yapı yüklerini güvenle taşıyıp taşıyamayacağını, zamanla ne kadar oturacağını ve deprem sırasında nasıl davranacağını tasarım başlamadan önce bilmektir.

Çalışma üç aşamadan oluşur:

• Saha çalışması: Sondaj kuyuları veya araştırma çukurları açılır, zemin katmanları gözlenir, numune alınır ve yerinde deneyler yapılır.
• Laboratuvar deneyleri: Alınan numunelerin fiziksel ve mekanik özellikleri belirlenir.
• Değerlendirme ve rapor: Veriler birleştirilerek zemin modeli kurulur; taşıma gücü, oturma ve deprem parametreleri hesaplanır, temel için öneriler yazılır.

Zemin etüdü neden yapılır?

Zemin her yerde aynı davranmaz. Etüt, aşağıdaki sorulara ölçülmüş veriyle cevap verir:

• Taşıma gücü: Zemin, yapının yükünü göçmeden taşıyabilir mi?
• Oturma: Yapı zamanla ne kadar ve ne kadar düzgün oturur? Farklı oturmalar duvar ve kolonlarda çatlaklara yol açar.
• Yeraltı suyu: Su seviyesi nerede? Bodrum katlar ve temel kazısı için su kontrolü gerekir mi?
• Sıvılaşma: Suya doygun, gevşek kumlu zeminler depremde taşıma gücünü kaybedebilir; bu risk ayrıca değerlendirilir.
• Deprem davranışı: Türkiye Bina Deprem Yönetmeliği’ne göre zemin sınıfı ve tasarımda kullanılacak parametreler belirlenir.
• Kazı güvenliği: Temel kazısında şevlerin nasıl duracağı ve iksa gerekip gerekmediği anlaşılır.

Bu bilgiler olmadan yapılan bir temel tasarımı ya gereğinden ağır ve pahalı olur ya da yetersiz kalır.

Zemin etüdü ne zaman gerekir?

• Yeni yapılarda: Yapı ruhsatı başvurusunda zemin ve temel etüdü raporu istenir. Rapor, ruhsat sürecinde ilgili belediyeye ve proje müelliflerine sunulur.
• Kentsel dönüşümde: Yıkılıp yeniden yapılan binalar için de etüt gerekir. Mevcut binanın yıllar önceki raporu, yeni yapının kat sayısı ve temel sistemi farklı olacağı için çoğu zaman yeterli olmaz. Ayrıntılar için kentsel dönüşümde jeoteknik sondaj yazımıza bakabilirsiniz.
• Ek kat, güçlendirme ve kullanım değişikliğinde: Yapıya gelen yük değiştiğinde zeminin bu yükü taşıyıp taşımayacağının yeniden değerlendirilmesi gerekebilir.
• Altyapı ve endüstriyel yapılarda: Köprü, istinat duvarı, depo, silo ve makine temelleri gibi yapılarda zemin verisi tasarımın temelidir.
• Planlama aşamasında: İmar planı yapılacak alanlar için parsel bazlı etütten farklı olarak imar planına esas jeolojik-jeoteknik etüt raporu hazırlanır.

Zemin etüdü nasıl yapılır?

1. Ön inceleme ve keşif

Önce proje bilgileri alınır: yapının oturma alanı, kat ve bodrum sayısı, düşünülen temel tipi. Bölgenin jeoloji haritaları ve varsa yakındaki etütler incelenir. Saha ziyaretinde sondaj makinesinin girebileceği alan, ulaşım ve yeraltındaki altyapı hatları kontrol edilir.

2. Etüt programının hazırlanması

Sondaj sayısı ve derinliği ile yapılacak deneyler; Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatı Tebliği’ndeki yapı kategorisine, yapının taban alanına ve zemin koşullarına göre belirlenir.

3. Sondaj ve arazi deneyleri

Belirlenen noktalarda sondaj kuyuları açılır. Kuyu boyunca:

• Zemin katmanları tanımlanır ve her kuyunun logu sahada tutulur.
• Belirli aralıklarla Standart Penetrasyon Testi (SPT) yapılır; zeminin sıkılığı ve dayanımı hakkında bilgi verir.

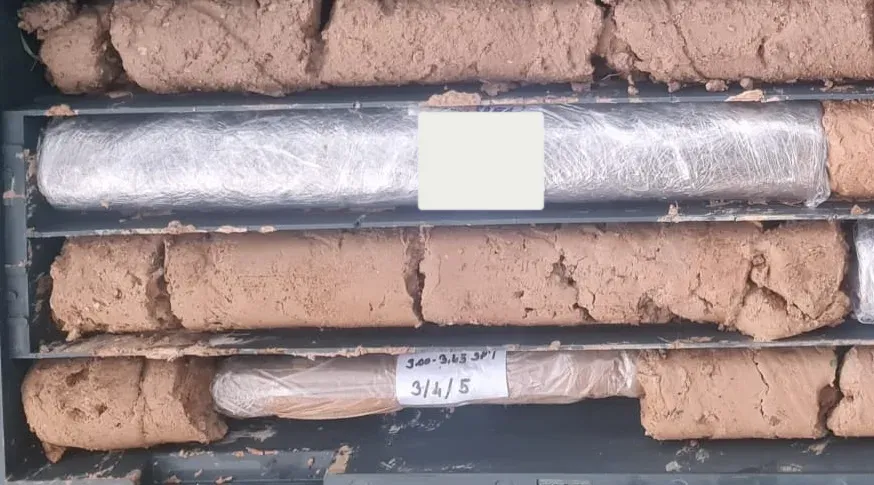

• Laboratuvar deneyleri için örselenmemiş numune alınır.
• Kaya birimlerde karot alınır ve karot sandıkları fotoğraflanır.
• Kuyuda yeraltı suyu seviyesi ölçülür.

Gerektiğinde presiyometre, permeabilite veya plaka yükleme gibi arazi deneyleri de yapılır.

4. Jeofizik ölçümler

Zeminin deprem davranışını belirlemede kullanılan kayma dalgası hızı, sismik kırılma ve MASW gibi jeofizik yöntemlerle ölçülür. Bu ölçümler, sondaj noktaları arasındaki zeminin de kesintisiz bir kesit olarak değerlendirilmesini sağlar.

5. Laboratuvar deneyleri

Numuneler üzerinde su içeriği, dane dağılımı (elek analizi), kıvam limitleri ve birim hacim ağırlık gibi fiziksel deneyler; serbest basınç, kesme kutusu, üç eksenli ve konsolidasyon gibi mekanik deneyler yapılır. Kaya numunelerinde tek eksenli basınç dayanımı gibi deneyler uygulanır.

6. Değerlendirme ve raporlama

Saha ve laboratuvar verileri birleştirilir, zemin profili çıkarılır; taşıma gücü, oturma ve gerekiyorsa sıvılaşma hesapları yapılır. Sonuçlar, tebliğdeki rapor formatına uygun olarak raporlanır.

Zemin etüdü raporunda neler bulunur?

• Proje ve saha bilgileri, bölgenin jeolojisi
• Sondaj kuyularının yerlerini gösteren vaziyet planı ve sondaj logları
• Arazi ve laboratuvar deney sonuçları
• Zemin profili ve yeraltı suyu durumu
• Taşıma gücü ve oturma hesapları
• Gerekiyorsa sıvılaşma değerlendirmesi
• Deprem yönetmeliğine göre zemin sınıfı ve tasarım parametreleri
• Temel sistemi, kazı ve gerekiyorsa zemin iyileştirmesi için öneriler

Kaç sondaj ve kaç metre gerekir?

Sondaj sayısı ve derinliği; tebliğdeki yapı kategorisine, yapının taban alanına ve zemin koşullarına göre belirlenir. Basit yapılarda araştırma çukurlarına dayalı sınırlı bir etüt yeterli olabilirken, çok katlı ve bodrumlu yapılarda sondaj sayısı ve derinliği artar. Sondajlı etütlerde sondaj sayısı üçten az olmaz ve taban alanı büyüdükçe artar.

Kategorilere göre sondaj sayısı ve derinlik kurallarını zemin etüdü maliyeti yazımızda ayrıntılı olarak anlattık.

Zemin etüdü ne kadar sürer?

Süre; sondaj sayısına ve derinliğine, zeminin cinsine, laboratuvar programına ve saha koşullarına bağlıdır. Saha çalışmasının ardından laboratuvar deneyleri ve raporlama için ayrıca zaman gerekir. Bu nedenle net takvim, proje bilgileri alınıp keşif yapıldıktan sonra verilir.

Zemin etüdü maliyetini neler belirler?

Maliyeti; sondaj metrajı, zeminin cinsi (toprak ya da kaya), arazi ve laboratuvar deneylerinin sayısı, raporun kapsamı ve ulaşım gibi kalemler belirler. Bu kalemleri resmî emsal ücret tarifesi üzerinden zemin etüdü maliyeti yazımızda tek tek açıkladık.

Sonuç

Zemin etüdü, yapının güvenliğini ve maliyetini doğrudan etkileyen, tasarımın ilk adımıdır. Doğru planlanmış bir etüt, temel sisteminin gereğinden ağır ya da yetersiz tasarlanmasının önüne geçer. Hizmetin kapsamı için Zemin Etüt Hizmetleri sayfamıza, Ankara’daki işler için Ankara sondaj firması sayfamıza bakabilirsiniz.

Kaynaklar

• Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatı Tebliği — Resmî Gazete 09.03.2019 / 30709 (değişiklik: RG 17.02.2021 / 31398).
• Türkiye Bina Deprem Yönetmeliği — Resmî Gazete 18.03.2018 / 30364 (Mükerrer).
